В качестве управляющей программы компьютера используется программа «АРМ СИ СЕНС».
Возможен контроль с применением только сотовых телефонов, при этом компьютер и, соответственно, программное обеспечение не требуется.

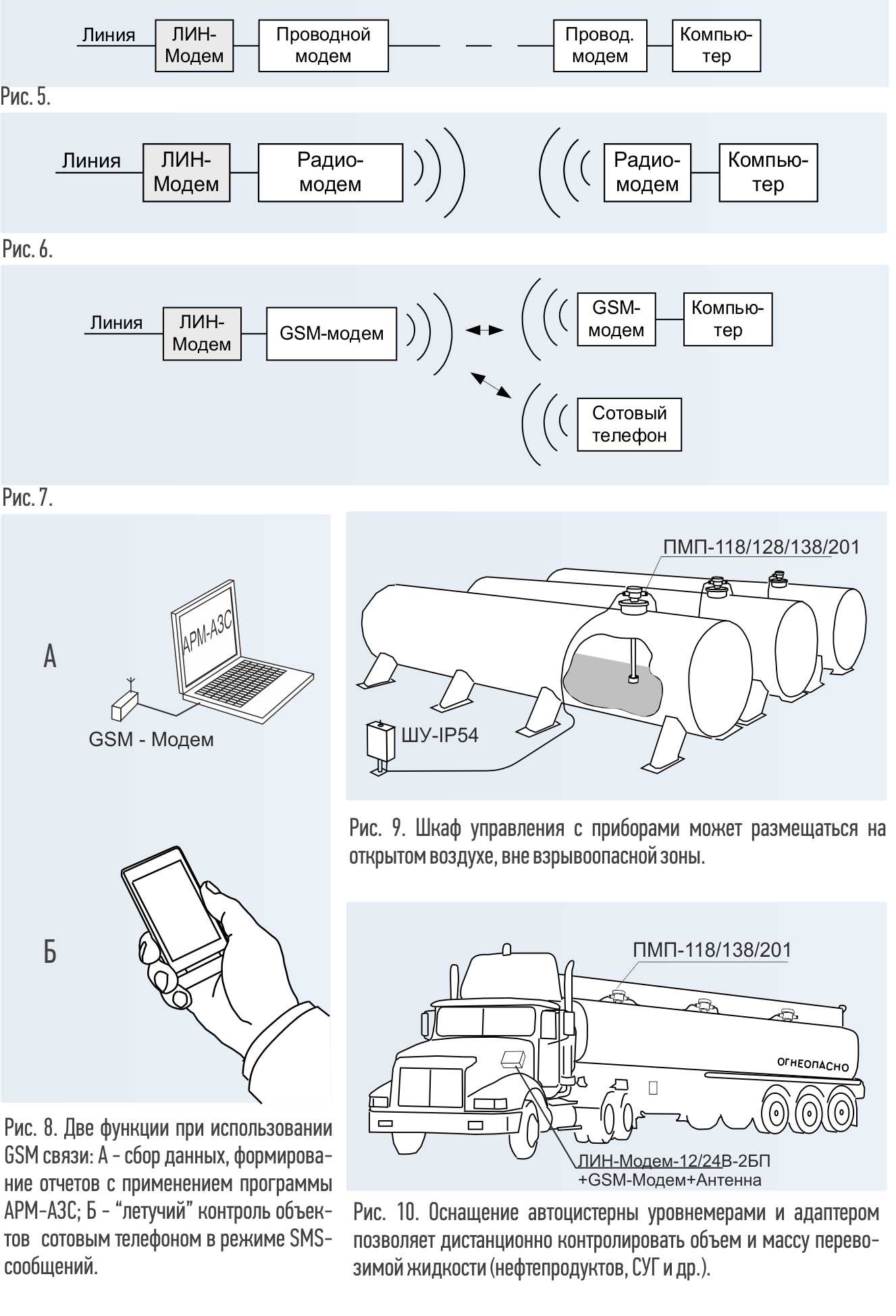

Адаптер, модем с антенной и блок питания могут размещаться в отдельном шкафу (рис. 9, 11).
Транспортные средства могут оснащаться адаптерами ЛИН-Модем-24В-Т или ЛИН-Модем-12/24В-2БП, которые размещаются в кабине водителя и питаются от аккумулятора (рис. 10). Номенклатура адаптеров, технические характеристики приведены в табл. 1, схемы соединений - рис. 12...14.
Схемы соединений
Технические параметры (табл. 1)
Обозначение адаптера
ЛИН-Модем-DIN
ЛИН-Модем
ЛИН-Модем-24В-Т
ЛИН-Модем-12В
ЛИН-Модем-12/24В-2БП
ВУУК-2КВ-СВ-ЛИН-Модем
Выходной интерфейс
RS-232
Протокол обмена данными
СЕНС
Напряжение питания, В
6...15 (СИ СЕНС)
6...15 (СИ СЕНС)
10...32
9...28
9...28
6...15 (СИ СЕНС)
Потребляемый ток, мА
40
35
200 max
190
700
35
Напряжение выходное, В
-
-
8+-0,2
7
7
-
Ток нагрузки, А, не более
-
-
0,4
0,09
0,4
-
Питание модема, В
нет
нет
нет
нет
=(9...15В), до 1А
нет
Тип корпуса, рис. ...
1
2А
2Б
ЗА
ЗБ
4
Материал корпуса: УП - ударопрочный полистирол, Ст - сталь 09Г2С
